Od kusu ocelového plechu po celý rám vozidla: Jak důležité jsou automobilové lisovací díly?

Ve výrobním procesu automobilu je často pravděpodobnější, že pozornost spotřebitelů přitáhne motor, tříelektrický systém a chytrý kokpit, ale to, co skutečně určuje, zda má auto silné kosti a stabilní základ, jsou zdánlivě nenápadné lisované části vozu. Počínaje počátečním ocelovým plechem, přes lisování, tvarování, spojování a montáž je nakonec zkonstruován bezpečnostní rám a konstrukční základ celého vozidla. Dá se říci, že bez kvalitních automobilových lisovacích dílů nelze mít úplnou bezpečnost, kvalitu a výkon vozidla v pravém slova smyslu.

1. Co jsou automotive lisovací díly ?

V automobilové výrobě jsou automobilové lisovací díly jedním ze základů výroby vozidel. Ať už jde o konstrukci karoserie, bezpečnostní výkon, kvalitu vzhledu a přesnost montáže, všechny úzce souvisí s lisovanými díly. I když jsou často ukryty uvnitř karoserie a nejsou pro spotřebitele snadno viditelné, hrají důležitou roli jako „kostra auta“. Pochopení toho, co jsou automobilové lisovací díly, vám pomůže získat komplexnější pochopení základní logiky výroby automobilů.

(1) Definice automobilových lisovacích dílů
Automobilové lisovací díly se týkají automobilových dílů, které jsou vyrobeny z kovových plechů (jako jsou ocelové plechy, hliníkové plechy atd.) jako suroviny a zpracované děrováním, tažením, ohýbáním, obrubováním, tvarováním a dalšími procesy pomocí lisovacího zařízení a forem. Tento typ dílů se vyznačuje vysokou rozměrovou přesností, stabilní pevností a je vhodný pro hromadnou výrobu. Jedná se o jeden z nejpoužívanějších typů dílů v automobilovém průmyslu.

Při výrobě vozidel se lisovací díly soustřeďují hlavně v systému karoserie, tvoří hlavní strukturu karoserie v bílé barvě (BIW) a jsou také přítomny v některých podvozcích a funkčních konzolách.

(2) Hlavní typy automobilových lisovacích dílů
Podle jejich různých funkcí ve vozidle lze automobilové lisovací díly obecně rozdělit do následujících kategorií:
Strukturální lisovací díly
Konstrukční díly jsou nejkritičtější kategorií automobilových lisovacích dílů, které nesou především zatížení vozidla a energii nárazu. Například přední a zadní podélné nosníky, příčné nosníky, prahové nosníky, A/B/C sloupky atd. Tyto díly přímo určují tuhost, pevnost a bezpečnostní výkon karoserie vozu a hrají klíčovou roli při ochraně prostoru pro cestující při nehodě.

Zakryté lisovací díly
Krycí díly jsou umístěny převážně na vnější straně karoserie vozu. Nesou pouze stylovou a estetickou funkci, ale mají také určitou strukturální pevnost. Mezi běžné krycí díly patří vnější panely dveří, kapoty, víka zavazadlového prostoru, blatníky atd. Takto lisované díly vyžadují extrémně vysokou kvalitu povrchu a přesnost tvarování a zároveň splňují požadavky na ochranu chodců a nízkou hmotnost.

Výztužné a funkční lisovací díly
Takové díly se obvykle používají pro lokální vyztužení nebo funkční podporu, jako jsou dveřní antikolizní nosníky, výztužné desky, konzoly, montážní konzoly atd. I když není rozměrově velký, hraje významnou roli při zlepšování místní pevnosti, stability a bezpečnosti.

(3) Výrobní proces automobilových lisovacích dílů
Výroba automobilových lisovacích dílů obvykle začíná ocelovými plechy a postupně se formuje prostřednictvím více procesů.
První je příprava materiálu, výběr plechů různých tlouštěk a úrovní pevnosti podle účelu dílu. Poté vstupte do procesu lisování, kde se děrování, kreslení, děrování, lemování a další operace dokončují prostřednictvím razníků a forem. Složité díly často vyžadují nepřetržité zpracování více forem, aby byla zajištěna tvarová a rozměrová přesnost. Nakonec se provede tvarování a kontrola, aby se zajistilo, že díly splňují montážní a bezpečnostní požadavky.

Tento proces má extrémně vysoké požadavky na zařízení, konstrukci forem a řízení procesu. Jde o spojení s vysokým technickým obsahem a úrovní investic do výroby automobilů.

(4) Důležitá role automobilových lisovacích dílů
Vybudujte kostru stavby těla
Automobilové lisovací díly jsou spojeny svařováním, nýtováním atd., aby vytvořily kompletní konstrukční rám karoserie, který poskytuje pevný základ pro celé vozidlo. Stabilita konstrukce karoserie vozidla přímo ovlivňuje ovladatelnost vozidla, bezpečnost a životnost.

Určete výkon pasivní bezpečnosti
Při kolizi pohlcují lisované konstrukční díly přiměřenou deformací energii nárazu a zabraňují kolizní síle v přímém pronikání do prostoru pro cestující. Oblast karoserie pohlcující energii a ochranná konstrukce prostoru pro cestující jsou téměř výhradně složeny z lisovaných dílů.

Ovlivňuje kvalitu vozidla a přesnost montáže
Rozměrová přesnost lisovaných dílů určuje konzistenci montáže karoserie. Pokud je přesnost lisování nedostatečná, snadno to povede k problémům, jako jsou nerovnoměrné mezery ve dveřích, abnormální hluk a špatné těsnění, které ovlivní kvalitu celého vozidla.

2. Proč automobilové lisovací díly určují pevnost karoserie?

Při hodnocení toho, zda je auto „silné“ a „bezpečné“, se lidé obvykle zaměřují na základní ukazatel síly těla. To, co skutečně určuje pevnost karoserie automobilu, není to, zda vypadá zvenčí tlustá nebo těžká, ale velké množství vylisovaných automobilových dílů skrytých uvnitř karoserie. Prostřednictvím výběru materiálu, konstrukčního řešení a přesnosti výroby společně vytvářejí nosný systém a bezpečnostní rám celého vozidla, čímž v podstatě určují pevnost karoserie vozidla.

(1) Co je podstatou tělesné síly?
Pevnost těla není ekvivalentní „tloušťce ocelového plechu“, ale odkazuje na schopnost těla odolávat deformaci a udržovat strukturální integritu, když je vystavena vnějším silám, což se odráží hlavně ve třech aspektech:

Celková tuhost: karoserie si zachovává tvarovou stabilitu během jízdy, řízení a nerovností;

Místní síla: klíčové části vydrží soustředěné zatížení;

Nárazový výkon: absorbuje energii prostřednictvím řádné deformace při nehodě a chrání prostor pro cestující.

Tyto tři body jsou téměř všechny realizovány díly pro lisování karoserie.

(2) Lisovací díly tvoří "mechanickou kostru" karoserie vozu
Auta nejsou vyrobena z jednoho kusu oceli, ale ze stovek nebo dokonce tisíců lisovaných dílů spojených dohromady. Tyto části nejsou náhodně spojeny dohromady, ale jsou vědecky uspořádány tak, aby tvořily mechanickou strukturu podobnou „lidské kostře“.

Například přední a zadní podélné nosníky jsou zodpovědné za odolávání a přenášení sil při čelním a zadním nárazu; sloupky A, B a C podpírají střechu a chrání boční bezpečnost; prahové a příčné nosníky zvyšují pevnost dna. Je to rozumná kombinace těchto lisovaných konstrukčních dílů, která vytváří kompletní nosnou dráhu, která umožňuje rozptýlení a spotřebu vnějších sil, čímž se výrazně zlepší pevnost karoserie vozidla.

(3) Vlastnosti materiálu určují horní mez pevnosti
Výběr materiálu automobilových lisovacích dílů přímo určuje „strop“ pevnosti karoserie. Použití plechů různé pevnosti v různých částech je základním principem moderního designu karoserie automobilů.

Vysokopevnostní ocel a ultravysokopevnostní ocel jsou široce používány v klíčových konstrukčních částech, jako jsou podélné nosníky a sloupy, které mohou výrazně zlepšit odolnost proti deformaci bez zvýšení hmotnosti; pro vnější krycí díly se používá běžná ocel s ohledem na tvarovatelnost a kvalitu vzhledu. Některé modely také používají hliníkovou slitinu do lisovaných dílů, aby bylo dosaženo rovnováhy mezi nízkou hmotností a pevností.

Pokud je materiálové provedení lisovaných dílů nedostatečné, i když je konstrukční řešení přiměřené, pevnost karoserie vozidla bude obtížné splnit bezpečnostní požadavky.

(4) Strukturní tvar je důležitější než „tloušťka“
Největší výhodou procesu lisování je, že dokáže zpracovat ploché plechy do složitých trojrozměrných struktur. Díky konstrukcím, jako jsou výztužná žebra, ohýbané okraje a uzavřené sekce, mohou mít tenké ocelové desky také extrémně vysokou pevnost.

Například prahové nosníky a sloupy často používají uzavřené nebo vícedutinové konstrukce a jejich odolnost proti ohybu a krutu je mnohem vyšší než u jednoduchých plochých desek. Tato myšlenka „vyztužení na základě tvaru“ umožňuje vozu dosáhnout vysoké úrovně pevnosti karoserie při kontrole hmotnosti, a to vše závisí na konstrukčních schopnostech lisovaných dílů.

(5) Přesnost lisování ovlivňuje celkovou pevnost
Pevnost karoserie závisí nejen na výkonu jednotlivých dílů, ale také na celkové konzistenci všech lisovaných dílů po montáži. Pokud je přesnost lisování nedostatečná, povede to ke špatnému lícování mezi díly, snížené kvalitě svařování, nerovnoměrnému rozložení strukturálního napětí a nakonec k oslabení pevnosti celého vozidla.

Vysoce přesné lisovací díly mohou zajistit přesné umístění pájených spojů a pevné spojení, díky čemuž každý konstrukční díl skutečně tvoří celek. To je důvod, proč mají špičkové automobilky extrémně vysoké požadavky na lisovací procesy a přesnost forem.

(6) "Řiditelná deformace" při kolizi závisí na provedení lisování
Karoserie, která je skutečně bezpečná a má vynikající pevnost, nezůstává zcela zdeformovaná, ale při nárazu se deformuje krok za krokem podle navržené dráhy. Lisovací díly mohou přesně řídit sekvenci deformace pomocí místního ztenčení, spouštěcích otvorů, vráskových struktur atd.

Přední lisované díly mají přednost, aby se zhroutily a absorbovaly energii, zatímco prostor pro cestující si zachovává vysokou pevnost bez deformace. Tato "pružná a tuhá" struktura karoserie ztělesňuje vysokou pevnost a bezpečnost moderních automobilů.

(7) Záruka pevnosti při údržbě a používání
Při opravách nehod, pokud jsou vyražené konstrukční díly opravovány nepravidelně, jsou zničeny původní materiálové vlastnosti a konstrukční forma, a i když se zdá, že vzhled je obnoven jako dříve, může být pevnost karoserie vozidla výrazně snížena. Automobilové společnosti proto obvykle požadují, aby se konstrukční díly pro lisování klíčů místo prostého roztažení a opravy musely vyměnit.
To také ze strany ukazuje, že samotné lisovací díly automobilů jsou hlavním nositelem pevnosti karoserie.

Důvodem, proč automobilové lisovací díly mohou určovat pevnost karoserie vozidla, je to, že vytvářejí mechanickou kostru a bezpečnostní systém celého vozidla z více úrovní, jako je materiál, struktura, přesnost a způsoby připojení. Zda je karoserie pevná nebo ne, nezávisí na tom, zda jsou použité materiály pevné nebo ne, ale na tom, zda jsou lisované díly vědecky navrženy, precizně vyrobeny a rozumně rozmístěny. Dá se říci, že právě tyto neviditelné, ale klíčové automobilové lisovací díly skutečně určují bezpečnost a kvalitu vozu.

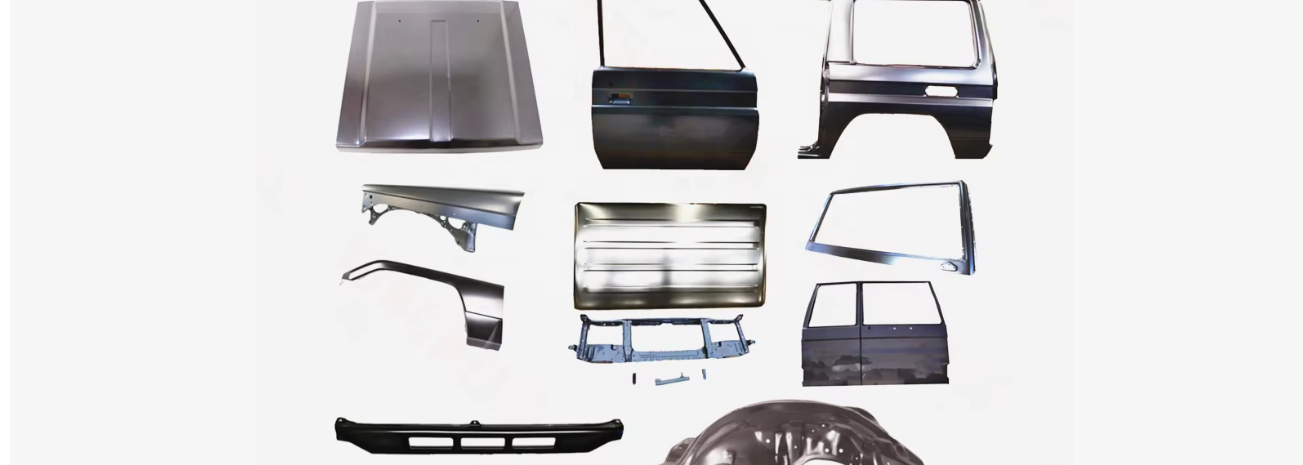

Výhody automobilových lisovacích dílů:

3. Jak udržovat automobilové lisovací díly

Automobilové lisovací díly jsou široce používány v konstrukcích karoserie a vnějších krytů a jsou základem pevnosti, bezpečnosti a odolnosti celého vozidla. Přestože většina vyražených dílů není při běžném používání snadno viditelná, jejich stav přímo ovlivní bezpečnost a životnost vozidla. Vědecká a rozumná údržba automobilových lisovacích dílů má proto velký význam pro prodloužení životnosti vozidla a zajištění bezpečnosti jízdy.

(1) Správně porozumět významu údržby automobilových lisovacích dílů
Automobilové lisovací díly jsou převážně lisovány a tvarovány z ocelových plechů nebo hliníkových plechů. Jsou náchylné ke korozi, únavě nebo deformaci při dlouhodobém působení vzduchu, vlhkosti, soli a nečistot z vozovky. Pokud neprovedete údržbu, bude to ovlivněno přinejmenším vzhledem a montáží a bude oslabena strukturální pevnost karoserie a v nejhorším případě bude snížena bezpečnost při nárazu. Údržba lisovaných dílů proto není „volitelné“, ale je důležitou součástí údržby karoserie.

(2) Provádějte antikorozní a antikorozní údržbu
Antikorozní a antikorozní ochrana jsou primárními úkoly při údržbě automobilových lisovacích dílů. Dveře, konstrukční díly podvozku, blatníky, prahové nosníky a další díly jsou nejvíce náchylné k erozi působením deště, usazenin a látek tání sněhu.

Při každodenním používání by se vozidla měla pravidelně čistit, zejména po dešti nebo sněhu, aby se rychle odstranily nečistoty usazené na karoserii a podvozku. Pro lisování krycích dílů, které mají poškozený nebo poškrábaný lak, je třeba je co nejdříve přelakovat, aby se zabránilo šíření rzi způsobené odkrytým kovem. U podvozku a skrytých konstrukčních dílů můžete pravidelně kontrolovat, zda je původní antikorozní nátěr neporušený, a v případě potřeby provést antikorozní zesílení.

(3) Vyhněte se zbytečnému poškození lisovaných dílů vnější silou
Přestože automobilové lisované díly mají určitou pevnost, nejsou určeny pro časté nárazy nebo přetěžování. Při každodenním používání vozu byste se měli snažit vyhnout se podepření vozu, poškrábání obrubníku nebo nárazu do dveří, nárazníku atd. tvrdými předměty. Tyto vnější síly mohou způsobit plastickou deformaci lisovaných dílů. I když se povrch nezdá být velkým problémem, mohl mít vliv na vnitřní strukturální pevnost.

Při nakládání zavazadel nebo nákladu by měly být dodržovány předpisy o zatížení vozidla, aby nedocházelo k dlouhodobému nadměrnému namáhání konstrukce karoserie v důsledku přetěžování s následkem poškození únavou.

(4) Věnujte pozornost deformaci těla a montážním abnormalitám
Jakmile jsou lisované díly deformovány, často vykazují abnormality během montáže a používání. Dveře se například nedovírají hladce, mezery jsou nerovnoměrné, zvyšuje se abnormální hluk, snižuje se těsnění karoserie atd. Tyto jevy mohou naznačovat, že se lisované konstrukční díly posunuly nebo zdeformovaly.

Jakmile jsou takové problémy objeveny, měli byste včas zajít na kontrolu do profesionální agentury údržby, abyste se vyhnuli dlouhodobému používání, které způsobí rozšíření problému a ovlivní bezpečnost a pohodlí celého vozidla.

(5) Standardizovat opravy a výměny po nehodách
Po kolizi je zvláště důležitý způsob opravy lisovaných dílů. U lisovacích dílů souvisejících s bezpečností konstrukce karoserie automobilu, jako jsou podélné nosníky, sloupy, prahové nosníky atd., by měly být vyměňovány přísně v souladu s původními normami tovární údržby a neměly by být opravovány pouhým roztahováním nebo zatloukáním.

Nepravidelná oprava plechu může zničit původní pevnost a vlastnosti materiálu pohlcující energii a znemožnit tak účinnou ochranu vozidla při sekundární nehodě. Proto je výběr organizace údržby s kvalifikací a technickými možnostmi důležitou zárukou pro zachování bezpečnosti lisovacích dílů.

(6) Věnujte pozornost kontrole těsnících a odvodňovacích systémů
Uvnitř mnoha automobilových lisovaných dílů, jako jsou dveře, boční panely a víka zavazadlového prostoru, jsou dutiny. Tyto prostory jsou obvykle navrženy s drenážními otvory pro odvádění nahromaděné vody. Pokud jsou drenážní otvory ucpané nečistotami a vlhkost zůstává delší dobu, snadno dojde k vnitřní korozi.

Pravidelná kontrola a čištění drenážních otvorů, aby byl odtok hladký, je účinný způsob, jak zabránit vnitřní korozi lisovaných dílů.

(7) Dobré návyky při používání a údržbě vozu
Rozvíjení dobrých návyků na auto je také důležitým aspektem údržby automobilových lisovacích dílů. Vyhněte se například dlouhodobému parkování vozidel ve vysoce vlhkém nebo vysoce korozivním prostředí; pokuste se vybrat parkoviště s dobrými přístřešky; a provádět pravidelné kontroly a údržbu vozidla. Tyto zdánlivě jednoduché postupy mohou pomoci prodloužit životnost lisovaných dílů.

Automobilové lisovací díly jsou základním základem konstrukce karoserie a bezpečnosti a kvalita jejich údržby přímo souvisí se spolehlivostí vozidla a bezpečností jízdy. Posílením antikorozní a antikorozní ochrany, předcházením vnějším poškozením, standardizací oprav při nehodách a udržováním dobrých návyků při používání vozidla lze efektivně prodloužit životnost lisovaných dílů a vozidlo si může udržet stabilní a bezpečný výkon po celou dobu svého životního cyklu. Vědecká údržba automobilových lisovacích dílů je důležitou otázkou, kterou by každý majitel vozu a praktik neměl ignorovat.

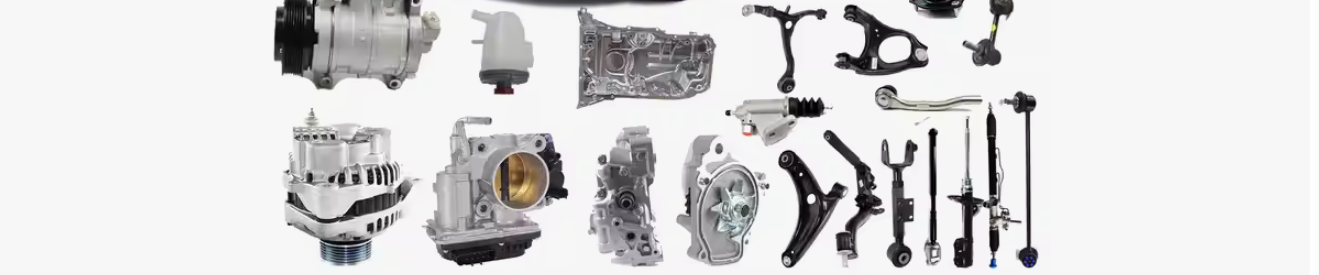

Způsoby údržby lisovacích dílů automobilů:

4. Běžné vady a řešení lisovaných dílů

Lisované díly jsou nepostradatelnou součástí moderní výroby, široce používané v průmyslových odvětvích, jako je automobilový průmysl, domácí spotřebiče, elektronika a mechanická zařízení. Lisovací procesy nabízejí výhody, jako je vysoká efektivita výroby, vysoké využití materiálu a dobrá rozměrová přesnost. Ve skutečné výrobě jsou však lisované díly náchylné k různým vadám. Pokud se neodhalí a nevyřeší rychle, může to ovlivnit nejen kvalitu produktu, ale také zvýšit výrobní náklady a míru přepracování.

(1) Přehled běžných vad lisovaných dílů
Mezi vady, které se mohou vyskytnout u lisovaných dílů během procesu lisování, patří zejména: otřepy, deformace, praskliny, trhliny, vrásky, rozměrové odchylky a povrchové škrábance. Většina těchto vad souvisí s vlastnostmi materiálu, konstrukcí formy, procesními parametry a nesprávným provozem. Pochopení jejich příčin pomáhá při přijímání účinných nápravných opatření.

(2) Hlavní typy defektů a analýza příčin
1) Otřepy
Vzhled:
Ostré výstupky nebo nepravidelné malé kousky kovu na okrajích lisovaného dílu.

Analýza příčin:
Opotřebení břitu formy nebo nerovnoměrná vůle.
Nedostatečná děrovací síla nebo nesprávná rychlost děrování.
Vysoká tvrdost materiálu nebo nerovnoměrná tloušťka.

Řešení:
Pravidelně kontrolujte a brouste řezné hrany formy, abyste zajistili rovnoměrnou vůli.
Upravte děrovací tlak a rychlost, abyste zajistili hladké řezání materiálu.
Vyberte vhodné materiály nebo proveďte předúpravu materiálu.

2) Deformace a deformace
Vzhled:
Rovina lisovaného dílu je nerovná, vykazuje ohyb, zborcení hran nebo místní výstupky.

Analýza příčin:
Nadměrné vnitřní pnutí v materiálu nebo nerovnoměrná tloušťka.
Nedostatečná podpora formy nebo nepřesné umístění.
Nadměrný děrovací tlak nebo příliš vysoká rychlost děrování.

Řešení:
Ke snížení vnitřního pnutí v materiálu použijte procesy žíhání nebo rovnání.
Optimalizujte konstrukci formy pro zvýšení podpory a přesnosti polohování.

Upravte tlak a rychlost, abyste zajistili rovnoměrnou sílu.

3) Praskliny
Vzhled:
Na povrchu nebo okrajích lisovaného dílu se objevují praskliny, někdy se šíří přes celou tloušťku.

Analýza příčin:
Nedostatečná plasticita materiálu nebo přítomnost defektů.
Poloměr ostrých rohů raznice je příliš malý, což vede k místní koncentraci napětí.
Nadměrná rychlost děrování způsobuje nadměrné natahování materiálu. Řešení:
Vybírejte materiály s dobrou plasticitou a kontrolujte vady materiálu.
Optimalizujte design formy, zvyšte poloměr zaoblení a snižte koncentraci napětí.
Upravte rychlost lisování, abyste zabránili nadměrnému natahování materiálu.

4) Trhání nebo vrásnění
Příznaky:
Na povrchu vyražených dílů se objevují trhliny, záhyby nebo vrásky, které ovlivňují vzhled a výkon.

Analýza příčin:
Nedostatečné nebo nerovnoměrné mazání materiálu.
Vůle formy je příliš malá, což má za následek nerovnoměrné namáhání materiálu.
Nerovnoměrná tloušťka nebo tvrdost materiálu, snadno způsobující vrásky.

Řešení:
Pro rovnoměrné nanášení používejte vysoce kvalitní lubrikanty.
Zkontrolujte vůli formy a odpovídajícím způsobem upravte velikost vůle.
Vyberte homogenní materiály a v případě potřeby proveďte tepelné zpracování nebo korekci.

5) Rozměrová odchylka
Příznaky:
Rozměry lisovaných dílů přesahují toleranční rozsah, což ztěžuje montáž.

Analýza příčin:
Nepřiměřená konstrukce formy nebo silné opotřebení formy.
Nestabilní tlak lisovacího stroje nebo nesprávná obsluha.
Pružný odskok materiálu se nebere v úvahu nebo parametry procesu lisování neodpovídají.

Řešení:
Optimalizujte design formy a pravidelně kontrolujte a opravujte formu.
Zajistěte stabilní tlak lisovacího stroje a přísně dodržujte provozní postupy.
Zvažte odskok materiálu během fáze návrhu a podle toho upravte rozměry formy.

6) Povrchové škrábance nebo oděrky
Příznaky:
Na povrchu lisovaných dílů se objevují škrábance, oděrky nebo promáčkliny, které ovlivňují vzhled.

Analýza příčin:
Hrubý povrch formy nebo přítomnost nečistot.
Nesprávná manipulace s materiálem, která má za následek kolize nebo tření.
Nedostatečné mazání, zvyšující se tření mezi materiálem a formou.

Řešení:
Povrch formy pravidelně leštěte a čistěte od nečistot.
Zlepšit způsoby manipulace s materiálem, aby se zabránilo kolizím.
Zajistěte dostatečné a rovnoměrné mazání pro snížení tření.

(3) Preventivní opatření proti vadám lisovaného dílu
Výběr materiálu a ošetření
Vysoce kvalitní materiály jsou základem pro snížení vad při lisování.
Ke snížení vnitřního pnutí a zlepšení plasticity materiálu použijte procesy, jako je žíhání, rovnání nebo předběžné protahování.

Návrh a údržba forem
Rozumně navrhněte úhel řezu formy, vůli a poloměr zaoblení.
Formu pravidelně kontrolujte, přebrušujte a mažte, abyste prodloužili její životnost.

Optimalizace parametrů procesu
Rozumně nastavit lisovací tlak, rychlost a vůli formy. Procesní úpravy se provádějí pro díly z různých materiálů nebo tlouštěk.

Standardizované operace
Operátoři přísně dodržují specifikace procesu a bezpečnostní postupy.
Operátoři jsou pravidelně školeni, aby zlepšili své technické dovednosti a schopnosti řešit problémy.

Inspekce a kontrola kvality
U lisovaných dílů se provádějí rozměrové, povrchové a výkonnostní kontroly.
Mechanismus zpětné vazby defektů je zaveden pro rychlé přizpůsobení parametrů procesu a návrhu formy.

Lisované díly jsou široce používány v moderní výrobě, ale vady jako otřepy, deformace, praskliny, natržení, zvrásnění, rozměrové odchylky a povrchové škrábance jsou během výroby běžné. Tyto problémy často pramení z materiálových vlastností, konstrukce formy, procesních parametrů a nesprávného provozu. Vědeckým výběrem materiálů, optimalizací konstrukce forem, racionálním nastavením procesních parametrů, standardizací provozních postupů a zavedením komplexního systému kontroly a údržby lze účinně snížit vady lisovaných dílů, zlepšit kvalitu výrobků a efektivitu výroby.

5. Často kladené otázky (FAQ) o automobilových lisovaných dílech

V automobilovém průmyslu jsou lisované díly kritickými součástmi, včetně panelů karoserie, konstrukčních dílů podvozku, dveřních panelů a kapot motoru. Tyto díly hrají zásadní roli při zajišťování pevnosti, vzhledu a bezpečnosti celého vozidla. Avšak v důsledku lisovacího procesu zahrnujícího materiály, formy, zařízení a parametry procesu často vznikají různé problémy při navrhování, výrobě a aplikaci automobilových lisovaných dílů.

(1) Co jsou to automobilové lisované díly?
Q1: Co jsou automobilové lisované díly?
Automobilové lisované díly jsou komponenty zpracované z plechů do požadovaného tvaru pomocí procesu lisování. Zahrnují především konstrukční díly karoserie (jako je podvozek, příčné nosníky), krycí díly karoserie (jako jsou kapoty motoru, dveře, blatníky) a bezpečnostní díly (jako jsou protikolizní nosníky). Lisované díly jsou v automobilovém průmyslu nepostradatelné díky jejich vysoké přesnosti, vysoké účinnosti a vysoké pevnosti.

Q2: Jaké jsou hlavní materiály používané pro automobilové lisované díly?
Mezi běžné materiály patří nízkouhlíková ocel, ocel tvářená za tepla, vysokopevnostní ocel a slitiny hliníku. Při výběru materiálů je nutné zvážit pevnost, houževnatost, odolnost proti korozi a lisovací výkon součásti.

(2) Běžné závady automobilových lisovaných dílů
Q3: Jaké vady jsou běžné u lisovaných dílů pro automobily?
Automobilové lisované díly mohou během výrobního procesu vykazovat následující vady:
Otřepy: Ostré nebo nepravidelné hrany na součásti.
Deformace: Povrch součásti je nerovný nebo ohnutý.
Trhliny: Materiál praskne při lokálním namáhání.
Vrásky: Na povrchu součásti se objevují záhyby nebo zvlnění.
Rozměrová odchylka: Rozměry dílu přesahují konstrukční toleranci.
Povrchové škrábance: Povrch materiálu je poškozen během procesu lisování.

Q4: Jaké jsou hlavní příčiny těchto vad?
Poruchy pramení především z následujících aspektů:
Problémy s materiálem: Nerovnoměrná tloušťka plechu, nadměrná tvrdost nebo vnitřní pnutí.
Nerozumná konstrukce formy: Příliš malý poloměr břitu, nerovnoměrná vůle, nedostatečná podpora.
Nesprávné parametry procesu: Nepřiměřená rychlost lisování, tlak a mazání.
Nestandardní provoz: Nedostatečná zkušenost obsluhy nebo nesprávná údržba zařízení.

(3) Jak zabránit defektům v automobilových lisovaných dílech?

Q5: Lze zabránit defektům v automobilových lisovacích dílech?
Ano, pomocí vědeckého výběru materiálu, optimalizace konstrukce formy, řízení parametrů procesu a standardizace operací lze účinně snížit míru defektů.

Q6: Jak moc ovlivňuje design formy kvalitu lisovaných dílů?
Forma je základním nástrojem při výrobě lisovaných dílů. Rozumný návrh formy může:
Snižte koncentraci napětí, zabraňte vzniku trhlin a deformací.
Optimalizujte řezné hrany a vůle a omezte otřepy.
Poskytněte jednotnou podporu a zabraňte vráskám.

Q7: Jak optimalizovat parametry procesu lisování?
Rychlost lisování: Příliš rychlé může vést k prasklinám, zatímco příliš pomalé může snížit efektivitu výroby.
Lisovací tlak: Je třeba upravit podle tloušťky a tvrdosti materiálu.
Řízení mazání: Používejte vysoce kvalitní maziva pro zajištění hladkého kontaktu mezi materiálem a formou.

(4) Výběr materiálu pro automobilové lisovací díly
Q8: Jak různé materiály ovlivňují výkon lisovaných dílů?
Nízkouhlíková ocel: Dobrá lisovatelnost, nízká cena, ale nižší pevnost.
Vysokopevnostní ocel (HSS): Vysoká pevnost, vhodná pro bezpečnostní díly, ale obtížněji se razí.
Pokročilá vysokopevnostní ocel (AHSS): Vhodné pro složité tvary a požadavky na vysokou pevnost, které vyžadují procesy lisování za tepla.
Hliníková slitina: Preferovaná pro lehké díly, ale náchylná k vráskám a problémům s odpružením.

Q9: Jak trend odlehčování automobilů ovlivňuje výběr materiálu?
S požadavky na nová energetická vozidla a úsporu energie a ochranu životního prostředí se stále více rozšiřuje použití slitin hliníku, slitin hořčíku a vysokopevnostních ocelí. Odlehčení materiálu může snížit hmotnost karoserie a zlepšit spotřebu paliva, ale klade vyšší nároky na proces lisování, což vyžaduje optimalizaci forem a procesních parametrů.

(5) Kontrola a kontrola kvality automobilových lisovacích dílů
Q10: Jak zkontrolovat kvalitu automobilových lisovacích dílů?
Mezi běžné metody patří:
Kontrola rozměrů: Pomocí souřadnicového měřicího stroje (CMM) nebo laserového skenování k měření rozměrů dílu.
Kontrola povrchu: Vizuální kontrola nebo optická kontrola pro zjištění defektů, jako jsou škrábance a vrásky.
Testování mechanických vlastností: Testy tahu, nárazu a tvrdosti, aby se zajistilo, že pevnost součásti splňuje požadavky.

Q11: Jak zajistit konzistentní kvalitu sériově vyráběných dílů?
Přísně kontrolujte šarže materiálu a rovnoměrnost tloušťky.
Pravidelně kontrolujte stav formy a okamžitě ji opravujte a udržujte. Stanovte standardizované parametry procesu, abyste zajistili konzistentní rychlost lisování, tlak a mazání.
Zaveďte automatické kontrolní zařízení k rychlému zjištění a odstranění vadných dílů.

(6) Trendy ve zpracování automobilových lisovacích dílů
Q12: Jaké jsou budoucí vývojové trendy pro automobilové lisovací díly?
Vysoká pevnost a lehkost: Vysoce pevná ocel, hliníkové slitiny a kompozitní materiály budou široce používány.
Přesnost a inteligence: Design formy v kombinaci se simulací CAE, inteligentní lisovací zařízení pro zlepšení přesnosti a konzistence.
Automatizovaná výroba: Nakládání a vykládání robotů, automatická kontrola a zpětná vazba dat pro zlepšení efektivity a kvality.
Ochrana životního prostředí a úspora energie: Optimalizace mazacích systémů a snížení plýtvání materiálem pro dosažení ekologické výroby.

Q13: Je údržba a údržba automobilových lisovacích dílů důležitá?
Velmi důležité. Opotřebení formy, poruchy lisovacího zařízení nebo nedostatečné mazání přímo ovlivní kvalitu dílu. Pravidelná údržba může snížit výskyt vad, prodloužit životnost formy a zajistit stabilitu výroby.

Automobilové lisovací díly jsou nepostradatelnými základními součástmi při výrobě vozidel a jejich kvalita přímo ovlivňuje výkon, bezpečnost a vzhled vozidla. Mezi běžné problémy patří otřepy, deformace, praskliny, vrásky, rozměrové odchylky a povrchové škrábance. Tyto problémy se většinou týkají materiálových vlastností, konstrukce formy, procesních parametrů a provozních postupů. Prostřednictvím vědeckého výběru materiálu, optimalizovaného designu forem, rozumné kontroly procesních parametrů, standardizovaných operací a zavedení komplexního kontrolního systému lze účinně snížit míru defektů a zlepšit kvalitu dílů a efektivitu výroby.

Jak se automobilový průmysl vyvíjí směrem k lehké, vysoce pevné a inteligentní výrobě, technické požadavky na automobilové lisovací díly jsou stále vyšší. Společnosti se musí neustále zaměřovat na nové materiály, nové procesy a inteligentní výrobní technologie, aby zajistily, že lisované díly splňují bezpečnostní a estetické požadavky a zároveň dosahují vysoce efektivní a levné výroby.
